【徹底解説】Nゲージカプラー完全ガイド！種類・交換方法から選び方まで

Nゲージの魅力を深める上で欠かせないパーツの一つが「カプラー」です。車両同士を連結するための部品ですが、種類によって見た目や機能、走行性能まで変わってきます。「どのカプラーを選べばいいの？」「交換は難しい？」そんな疑問をお持ちの方も多いのではないでしょうか。

この記事では、Nゲージのカプラーの基本から、主要メーカーの代表的なカプラーの種類と特徴、交換するメリット、選び方のポイント、そして具体的な交換方法まで、Nゲージ初心者からベテランモデラーまで役立つ情報を網羅的に解説します。あなたもカプラー交換で、よりリアルで快適なNゲージライフを手に入れましょう！

Nゲージのカプラーとは？基本を押さえよう

まずはじめに、Nゲージにおけるカプラーの基本的な役割と、標準的に採用されているカプラーについて理解を深めましょう。

カプラーの役割 – なぜ重要？

カプラーは、Nゲージの車両同士を物理的に連結するための非常に重要なパーツです。主な役割は以下の通りです。

• 車両の連結・解放:
  • 最も基本的な機能で、これにより複数の車両を繋げて編成を組むことができます。また、必要に応じて車両を切り離すことも可能です。実車同様の機関車の付け替えや、編成の組み換えといった遊び方を実現するためには不可欠です。
• 動力の伝達（一部）:
  • 直接的に動力を伝達するわけではありませんが、動力車が客車や貨車を牽引または推進する力を確実に伝える役割を担います。カプラーの連結が甘いと、走行中に自然解放してしまうトラブルの原因にもなります。

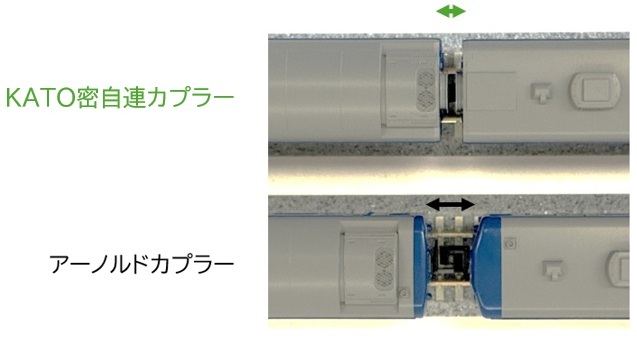

• 連結面間隔の決定と見た目の向上:
  • カプラーの種類によって、連結した際の車両と車両の間の距離（連結面間隔）が変わります。この間隔が短いほど、実感的で引き締まった編成美を再現でき、鉄道模型のリアリティが向上します。
• 走行安定性への影響:
  • 適切に設計されたカプラーは、カーブやポイント通過時の車両の追従性を高め、脱線リスクを低減する効果も期待できます。特に長大編成を組む場合や、複雑なレイアウトを走行させる場合に影響が出やすい部分です。

標準的なカプラー「アーノルドカプラー」

Nゲージの世界で、入門モデルや多くの完成品車両に標準装備されているのが「アーノルドカプラー」です。

特徴

大きなフック状の形状が特徴的で、構造がシンプルで扱いやすいのが利点です。特別な操作なしに、車両同士を押し当てるだけで簡単に連結でき、持ち上げれば解放できます。

メリット

• 扱いやすさ: 誰でも簡単に連結・解放が行えるため、特に初心者にとっては非常に扱いやすいカプラーです。
• 耐久性: 構造が単純なため、比較的丈夫で壊れにくいというメリットがあります。頻繁に連結・解放を行う場合でも安心です。
• 汎用性: 多くのメーカーの入門製品で採用されているため、異なるメーカーのアーノルドカプラー付き車両同士でも基本的には連結可能です（一部例外あり）。

デメリットは見た目

汎用性の高いアーノルドカプラーですが、実車の連結器とは形状が大きく異なり、やや玩具的な印象を与えます。また、連結面間隔が広くなりがちで、リアリティを追求するモデラーからは敬遠されることもあります。

アーノルドカプラーはNゲージの「標準カプラー」として広く普及していますが、よりリアルな見た目や走行性能を求めるユーザーのために、様々な種類の交換用カプラーが存在します。

Nゲージカプラーの種類と特徴 – 代表的なメーカー品を比較

アーノルドカプラーからのステップアップとして、各社から様々な特徴を持つカプラーがリリースされています。ここでは代表的なものを紹介します。

KATOカプラー各種

鉄道模型メーカーKATOからは、用途や求めるリアリティに応じて複数のカプラーがラインナップされています。

KATOカプラーN(N JP)

• 形状・機能: 後述するナックルカプラーが登場する以前からある、KATOの独自規格のカプラーで、より小型でリアルな形状を目指したものです。連結面間隔もアーノルドより若干狭まります。
• 種類: 主に貨車用として使われる「KATOカプラーN」と「KATOカプラーN JP（ジャンパ管表現付き）」があります。色も黒とグレーの2種類があるため、車両の台車の色に応じて選択できます。
• メリット: アーノルドカプラーが取り付けられているほとんどの車両に装着可能です。手軽に見た目をグレードアップできます。安価で手軽に連結面をグレードアップできるのが大きな魅力です。
• デメリット: リアルさでは後述のナックルカプラーに一歩譲ります。連結面間隔もKATOナックルカプラーと比べると若干広めです。

KATOナックルカプラー（自連型じれんがた）

• 形状・機能: 機関車や貨車、旧型客車などに使われる自動連結器をリアルに再現したカプラーです。ナックル（拳）同士が噛み合うように連結します。
• 種類: 車両に取り付けるための「カプラーポケット」の有無や、取り付け方法によって種類があります。「CSナックルカプラー」などバリエーションも存在します。
• メリット: 実物の自動連結器に近いリアルな形状と動作を楽しめ、見た目のリアリティを格段に向上させます。
• デメリット: 連結間隔が狭くなるため、最小カーブ半径に制限が出ることがあります。上述のKATOカプラーNやアーノルドカプラーとの互換性はありません。

KATOカプラー密連形みつれんがた

• 形状・機能: 電車などに見られる密着連結器を模した形状で、非常にリアルな連結面を実現します。電気連結器を模したタイプなどもあります。
• 種類: 「KATOカプラー密連形A/B」「フック付き/無し」など、車両の種類や外観によって分かれています。
• メリット: 連結面間隔が大幅に短縮され、実車さながらの引き締まった編成美を再現できます。
• デメリット: アーノルドカプラーやKATOカプラーNとの互換性は基本的にありません。取り付けに加工が必要な場合や、カーブ半径に制限が出ることがあります。

TOMIX TNカプラー各種

鉄道模型メーカーTOMIXからは、「TNカプラー」というブランドで高機能・高密度なカプラーが展開されています。

TNカプラー自連形じれんがた

• 形状・機能: KATOナックルカプラー同様、機関車や貨車などに使われる自動連結器を模したカプラーです。
• 種類: 台車マウント式とボディマウント式の2種類があり、機関車用、客車用、貨車用などがあります。色も黒とグレーの2種類があるため、車両の台車の色に応じて選択できます。
• メリット: 連結面間隔が大幅に短縮され、実車さながらの引き締まった編成美を再現できます。
• デメリット: 後述するボディーマウント式は価格が少し高めです。また、取り付け後にアーノールドカプラーへの変更はできません。

TNカプラー密連形みつれんがた

• 形状・機能: 実車の密着連結器を非常にリアルに再現しており、伸縮機構や首振り機構を持つものが多いのが特徴です。これにより、リアルな連結面間隔とカーブ通過性能を両立しています。
• 種類: 自連形と同様に、台車マウント式とボディマウント式の2種類がます。色も黒とグレーの2種類があるため、車両の台車の色に応じて選択できます。
• メリット: 非常にリアルな連結面と、スムーズなカーブ走行を実現します。特に電車編成のグレードアップに効果絶大です。
• デメリット: 自連形同様、ボディーマウント式の価格が少し高めです。また、取り付け後にアーノールドカプラーへの変更はできません。

その他のカプラー

上記以外にも、マイクロエース独自のカプラーや、サードパーティー製の特殊なカプラーも存在しますが、汎用性や入手しやすさの点ではKATOとTOMIXの製品が主流です。

Nゲージカプラーの選び方 – ポイントを解説

Nゲージのカプラーには「台車マウント式（アーノルドカプラーからの簡易交換式、ポン付けタイプ）」と「ボディーマウント式（ボディーに直接取り付けるタイプ）」の2種類があります。それぞれにメリットとデメリットがあるため、以下に整理して説明します。

ボディーマウント式カプラー（車体取付型）

ボディーマウント式カプラーの特徴

1. より実感的な見た目
2. より実際に近い車間距離の短さの表現
3. 交換が簡単

ボディーマウント式の最大の特徴は、車間距離の短さです。Nゲージの場合、車間距離が短くなるほど半径の小さいカーブを曲がる際に車両同士が接触してしまいますが、ボディーマウント式ではその問題点も解消されています。

アーノルドカプラーからの交換も比較的簡単です。アーノルドカプラーの取り付け部分をニッパーでカットする必要がありますが、その後は、カプラーを車体にカチッとはめ込むだけです。

TOMIXのボディーマウント式カプラーの交換手順

1. 台車の取り外し

台車がボディーにネジ止めされているため、プラスドライバーで台車を取り外します。このとき、通電用のスプリングがどこかに飛んでいかないように注意しましょう。

2. 台車からカプラー取り付け部分をカット

ボディーマウント式カプラーを車体に取り付ける場合、台車のカプラー取り付け部分と干渉してしまうため、その部分をカットする必要があります。なるべく根元をニッパー等でカットしましょう。

3. 新しいカプラーの取り付け

TNカプラーに4つの穴があり、ボディー側にもカプラーを取り付けるための4つの突起が施されているため、それらを合わせるようにカチッとはめ込むだけです。

4. 動作確認

台車が首を振ったときに、取り付けたカプラーと干渉しないかどうかを確認します。最後に、他の車両と連結させ、カーブやポイントを通過させてみて、不具合がないかチェックしましょう。

ボディーマウント式カプラーの注意点

よりリアルな表現が可能なボディーマウント式ですが、いくつか注意点があります。

1. 台車マウント式よりも高価
2. アーノルドカプラーに戻すことはできない

台車マウント式カプラー（簡易交換型、ポン付け）

台車マウント式カプラーの特徴

1. 安価（10両分500円程度）
2. アーノールドカプラーよりも実感的な外観
3. 交換が簡単

カプラーの交換のみのため、コストを抑えられることが特徴です。また、簡単な工具を使って交換できるため、比較的初心者でも扱いやすいです。安価でアーノルドカプラーよりも実感的な見た目にしたい場合におすすめです。

KATOの台車マウント式カプラーの交換手順

1. 台車の取り外し

台車マウント式カプラーの場合、台車を車体から取り外す必要があります。ネジ止めかツメで固定されているかを確認し、慎重に分解します。

2. 既存カプラーの取り外し

アーノルドカプラーは、カプラーポケットから引き抜くだけで外れる場合が多いです。他のカプラーも、ツメやネジで固定されている部分を解除して取り外します。特にスプリングの扱いは慎重に、どこかに飛んで無くさないようにしましょう。

3. 新しいカプラーの組み立て

TNカプラーや一部のKATOカプラーは、複数のパーツを自分で組み立てる必要があります。説明書をよく見て、パーツの向きや順番を間違えないように丁寧に組み立てます。

4. 新しいカプラーの取り付け

カプラーポケットに差し込むタイプ、台車にネジ止めするタイプ、床板やボディに直接はめ込んだり接着したりするタイプなど様々です。説明書に従い、確実に取り付けます。向きや上下を間違えないように注意しましょう。

5. 動作確認

カプラーがスムーズに首を振るか、連結・解放が正常に行えるかを確認します。他の車両と連結させ、カーブやポイントを通過させてみて、不具合がないかチェックします。

TOMIXの台車マウント式カプラーの交換手順

1. 台車の取り外し

台車マウント式カプラーの場合、台車を車体から取り外す必要があります。ネジ止めかツメで固定されているかを確認し、慎重に分解します。

2. 既存カプラーの取り外し

アーノルドカプラーは、カプラーポケットから引き抜くだけで外れる場合が多いです。他のカプラーも、ツメやネジで固定されている部分を解除して取り外します。特にスプリングの扱いは慎重に、どこかに飛んで無くさないようにしましょう。

3. 新しいカプラーの組み立て

TNカプラーや一部のKATOカプラーは、複数のパーツを自分で組み立てる必要があります。説明書をよく見て、パーツの向きや順番を間違えないように丁寧に組み立てます。

カプラーボックスの形状によってはスペーサーを取り付ける必要があります。（※必要の有無は取扱説明書を参照してください。）

4. 新しいカプラーの取り付け

カプラーポケットに差し込むタイプ、台車にネジ止めするタイプ、床板やボディに直接はめ込んだり接着したりするタイプなど様々です。説明書に従い、確実に取り付けます。向きや上下を間違えないように注意しましょう。

5. 動作確認

カプラーがスムーズに首を振るか、連結・解放が正常に行えるかを確認します。他の車両と連結させ、カーブやポイントを通過させてみて、不具合がないかチェックします。

カプラー交換の注意点

作業前には必ず、交換するカプラー及び車両の説明書をよく読むようにしましょう。

基本は同一メーカー

KATOの車両にはKATOのカプラー、TOMIXの車両にはTOMIXのカプラーを選ぶのが基本です。取り付け部分の形状がメーカーごとに異なるため、他社製カプラーを取り付けるには加工が必要になることがほとんどです

製品ごとの対応確認

同じメーカーの車両でも、製品の発売時期や種類によって対応するカプラーが異なります。カプラーの製品説明や、車両の説明書をよく確認し、適合するカプラーを選びましょう。

部品の紛失・破損

Nゲージのカプラー部品は非常に小さく、特にスプリングなどは紛失しやすいです。作業は広い場所で行い、部品皿などを用意すると良いでしょう。また、無理な力を加えると破損する可能性があるため、慎重に作業してください。

カプラーの向きや上下

カプラーには正しい取り付け向きや上下があります。間違えると正常に連結できなかったり、走行に支障が出たりします。説明書をよく確認し、仮組みしてチェックするのも有効です

カプラーに関するよくある質問 (Q&A)

カプラー交換に関して、初心者の方が抱きやすい疑問とその回答をまとめました。

Q1. KATOとTOMIXの車両（カプラー）同士は連結できますか？

A1. 基本的には、メーカーが異なるカプラー同士（例：KATOカプラーとTOMIXのTNカプラー）を直接連結することはできません。

ただし、両社の車両ともアーノルドカプラーを標準装備している場合や、どちらかの車両をアーノルドカプラーに戻せば連結は可能です。また、KATOからは「KATOカプラーN」のようにアーノルドカプラーとの互換性を持つ製品も出ています。サードパーティー製で異メーカー間連結を可能にするアダプターカプラーも存在しますが、入手性や安定性は製品によります。

Q2. 古い製品のNゲージでもカプラー交換はできますか？

A2. 製品の構造によりますが、交換可能な場合が多いです

多くの古い製品もアーノルドカプラーを装備しており、そのカプラーポケットに対応するカプラーに交換できる可能性があります。ただし、ボディマウントタイプのカプラーを取り付ける場合は、旧製品には対応する取り付け加工が施されてない場合があります。

Q3. カプラー交換に失敗したら、元に戻せますか？

A3. 加工の程度によります。

単にカプラーを差し替えただけ（ポン付け）の場合は、元のアーノルドカプラーに戻すことは容易です。しかし、車両側の一部を切除したり、接着剤で固定したりするような加工を行った場合は、完全に元通りにするのは基本的には不可能です。そのため、加工を伴う交換の場合は、慎重に検討し、自信がない場合は加工不要なカプラーを選ぶか、予備のパーツを用意しておくなどの対策を考えると良いでしょう。

まとめ – 最適なカプラーでNゲージライフを豊かに

Nゲージのカプラーは、単に車両を繋ぐだけの部品ではなく、鉄道模型のリアリティ、走行性能、そして楽しみ方を大きく左右する奥深いパーツです。
標準のアーノルドカプラーから一歩進んで、KATOカプラーやTNカプラーといった高性能なカプラーに交換することで、見違えるようにリアルな編成美を手に入れたり、よりスムーズな走行を実現したりできます。

最初はどのカプラーを選べば良いか迷うかもしれませんが、この記事で紹介した種類や特徴、選び方のポイントを参考に、ご自身の目的や車両に合ったカプラーを見つけてみてください。小さなパーツの交換が、あなたのNゲージライフをより豊かで楽しいものにしてくれるはずです。ぜひ、カプラー交換にチャレンジして、Nゲージの新たな魅力を発見してください。
